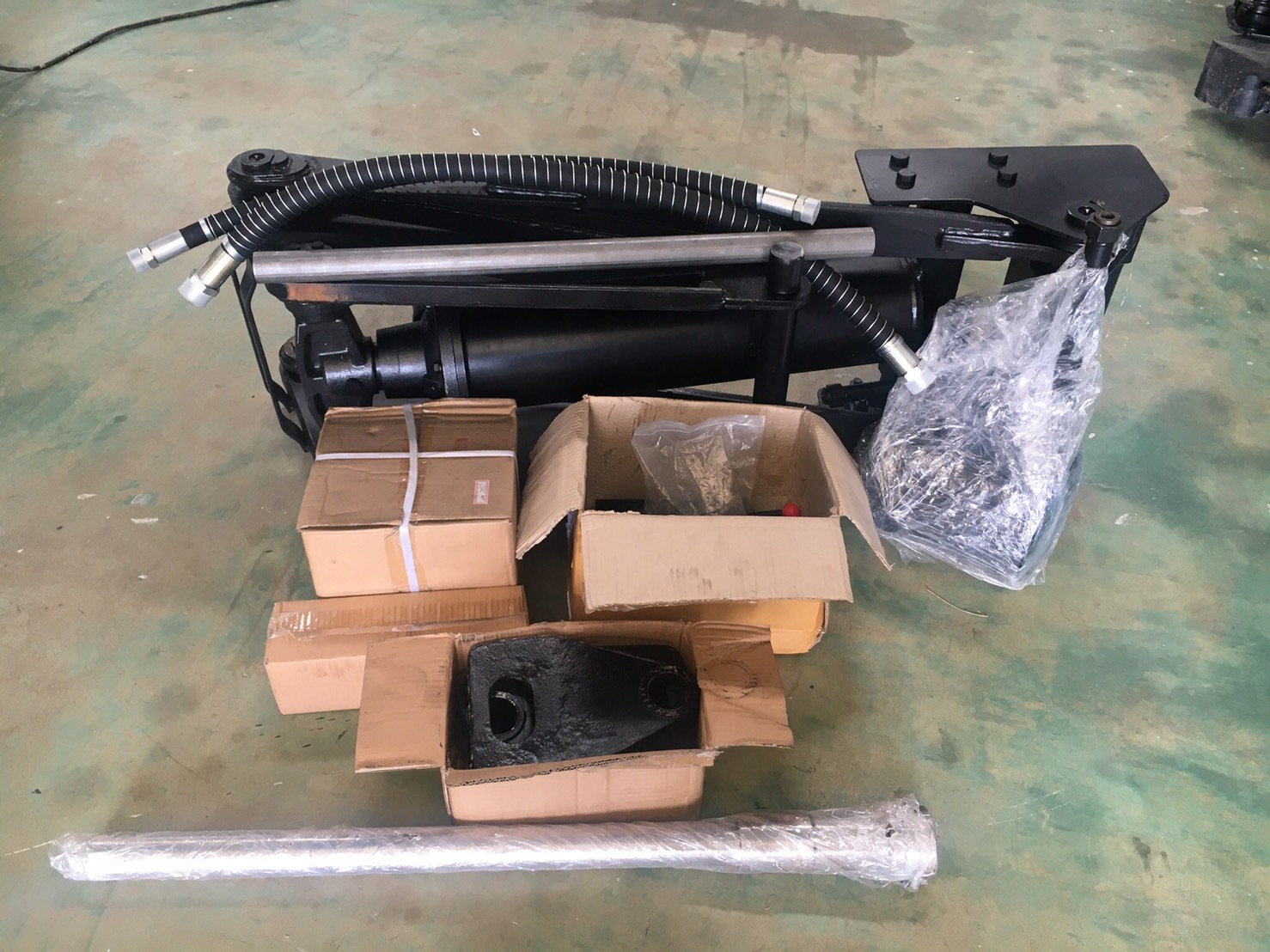

1 ขนาด 6 ตัน แกน 70 มิลลิเมตร
2 มือเสือบน แกน 60 มิลลิเมตร

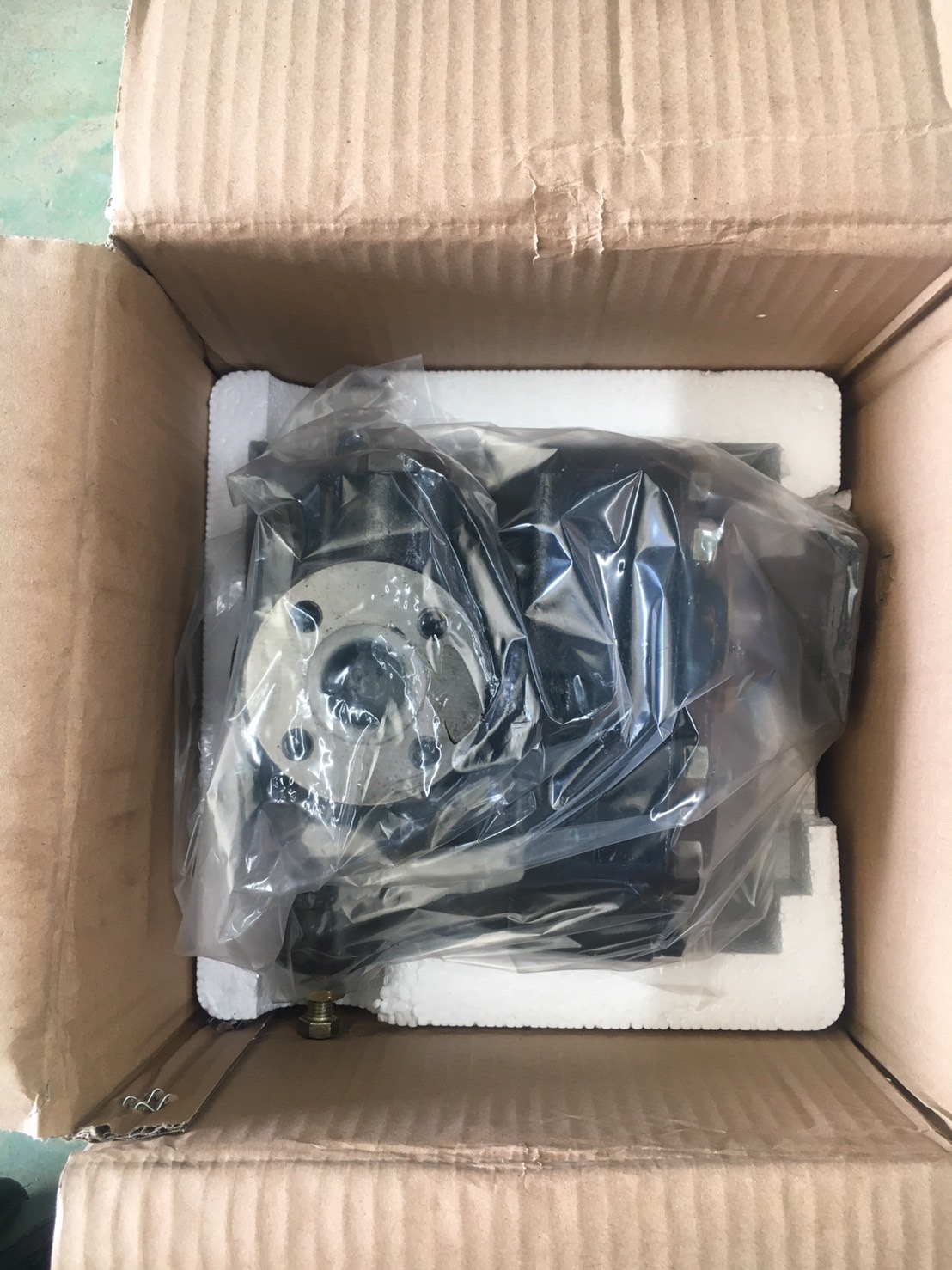

3 เกียร์ปั๊มดัมพ์
4 ถังน้ำมันไฮดรอลิค

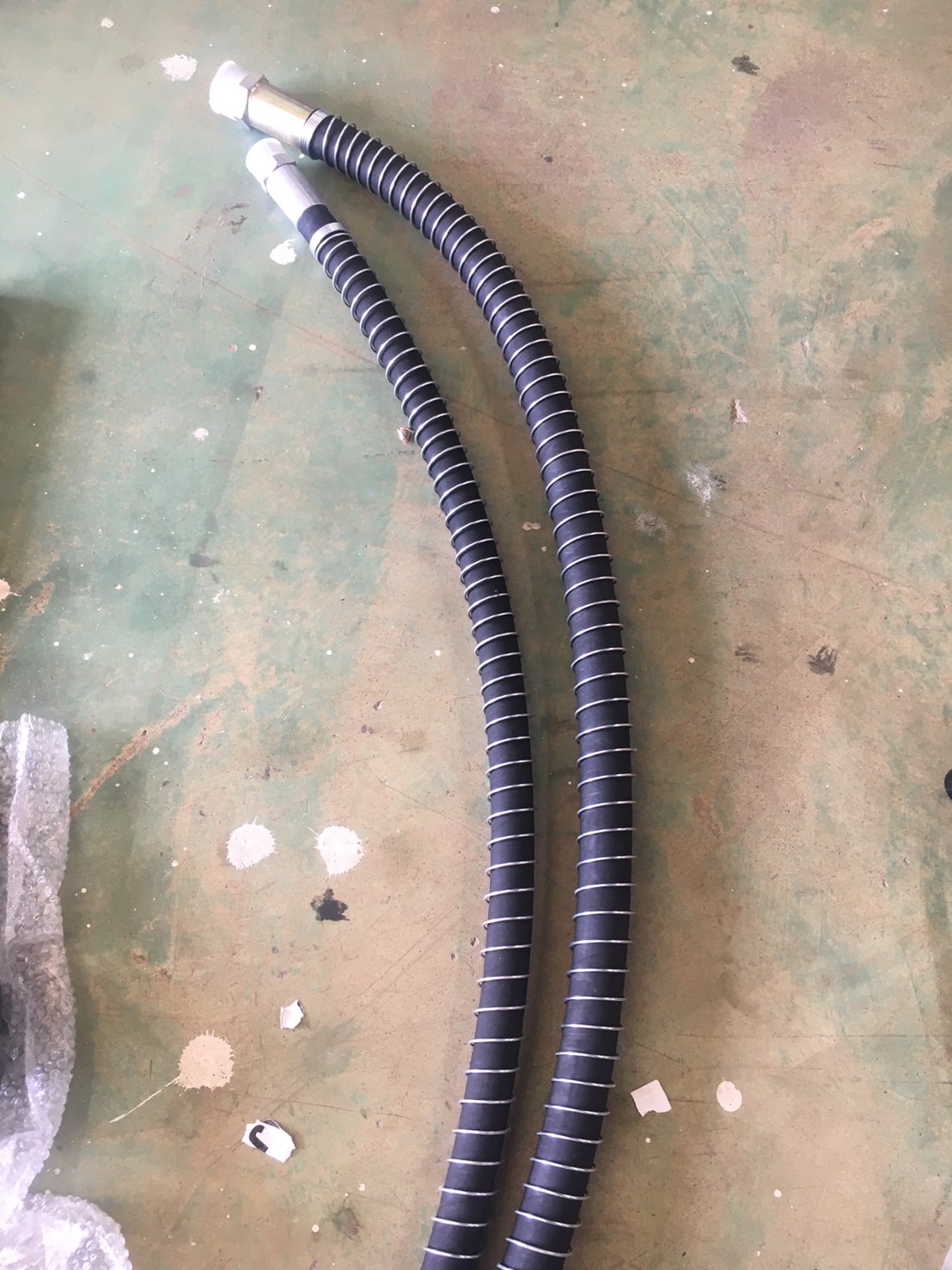

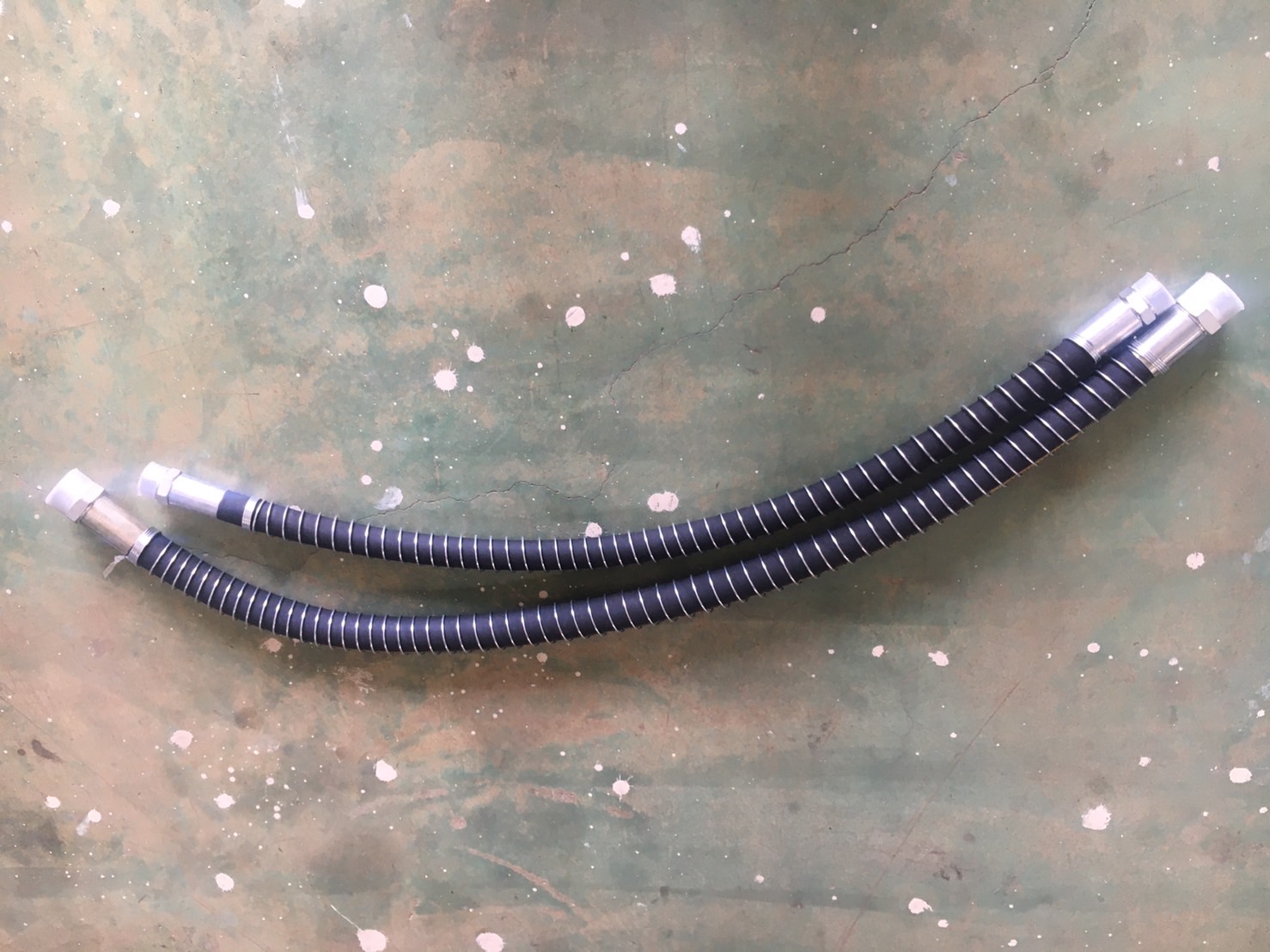

5 สายไฮดรอลิค 2 เส้น

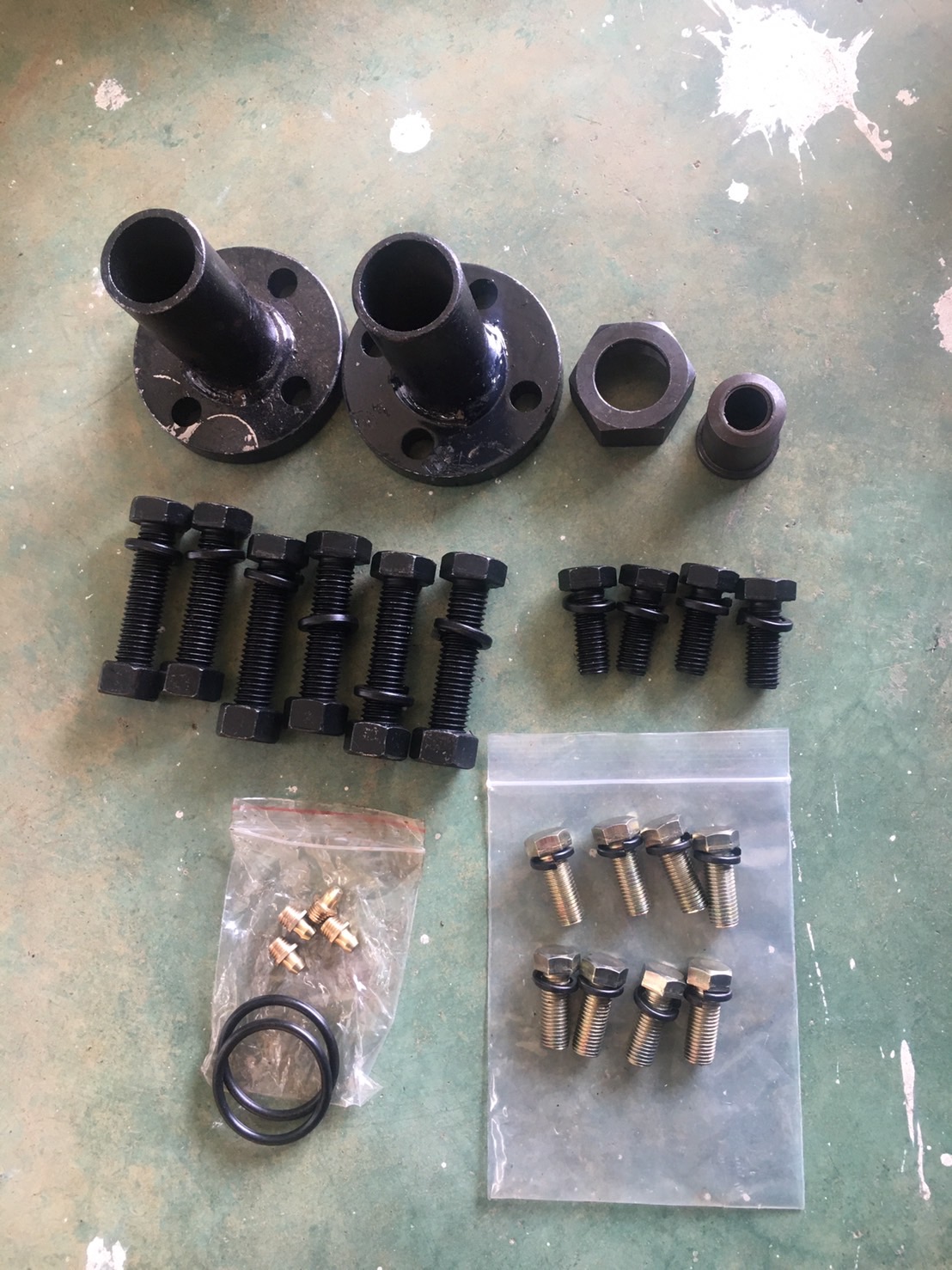

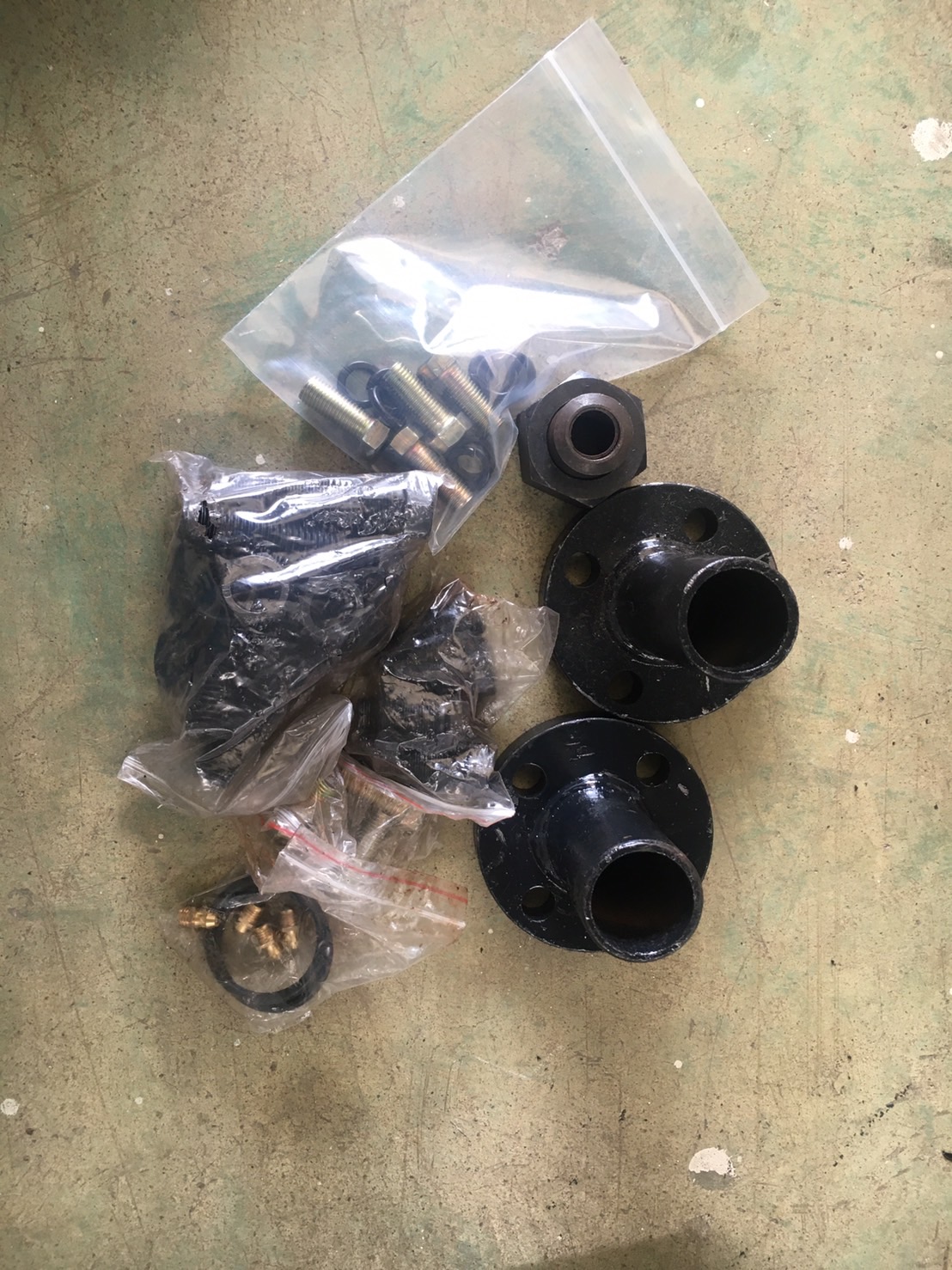

6 หน้าแปลน KP75

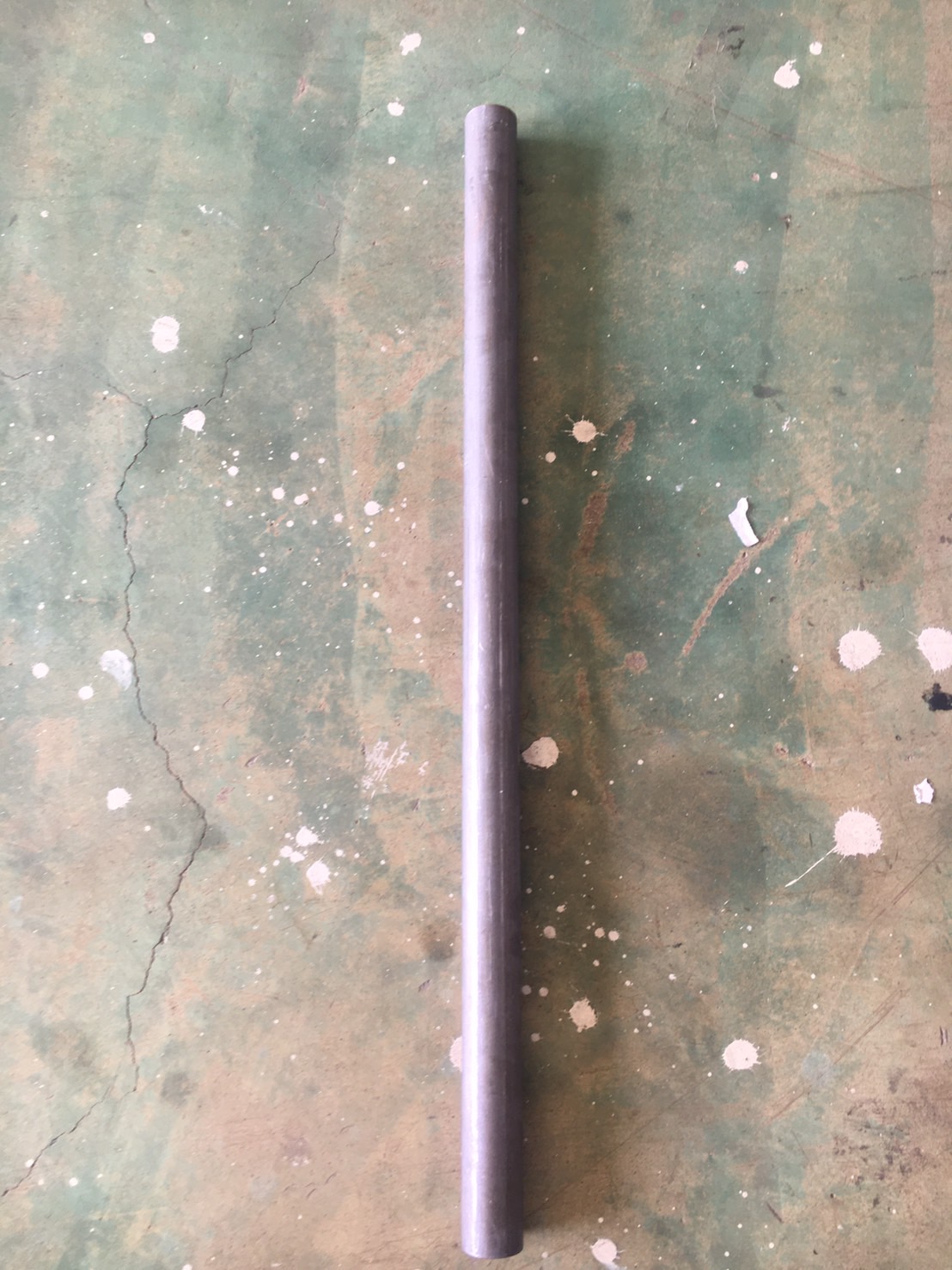

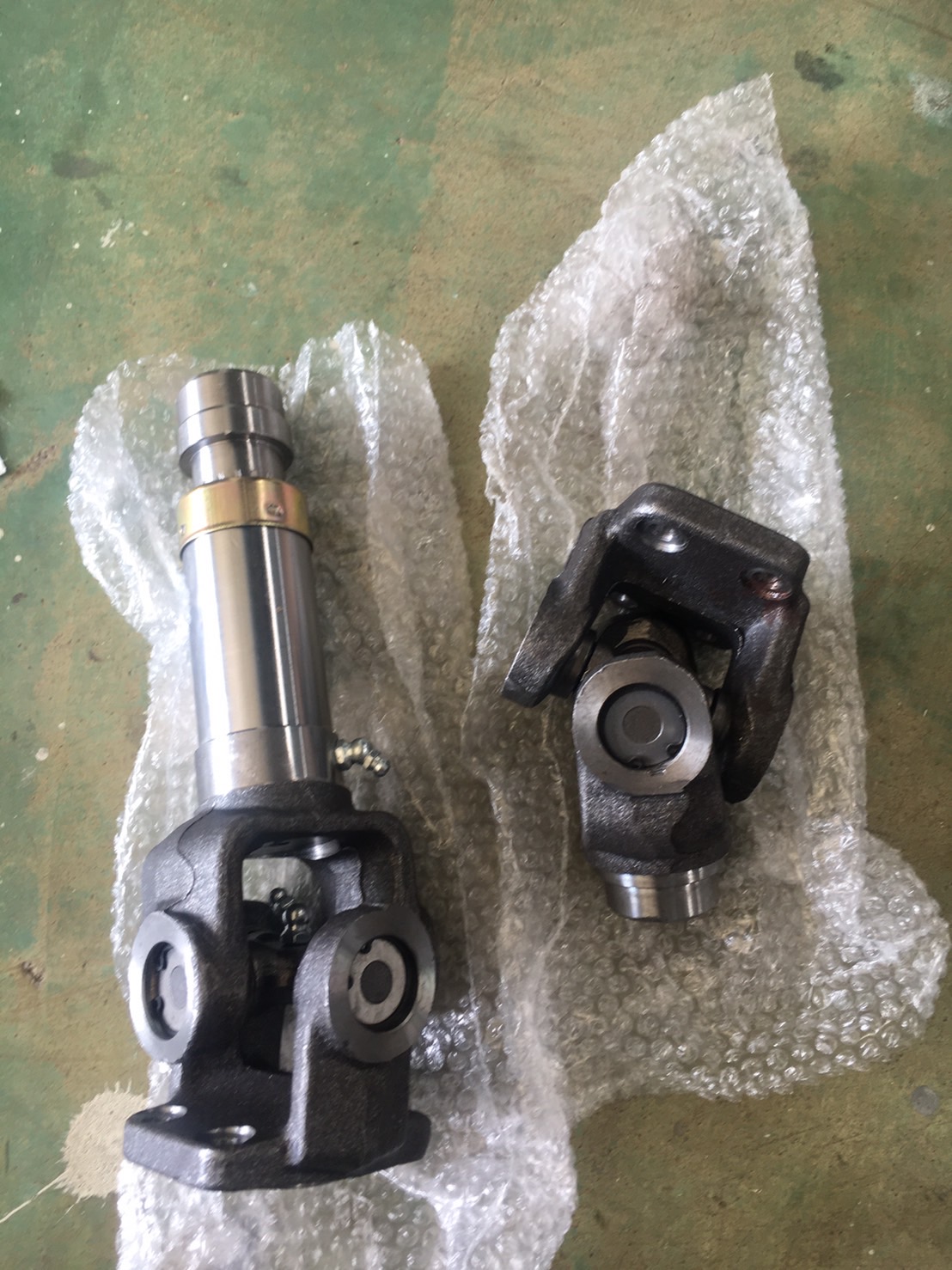

7 เพลาท้าย

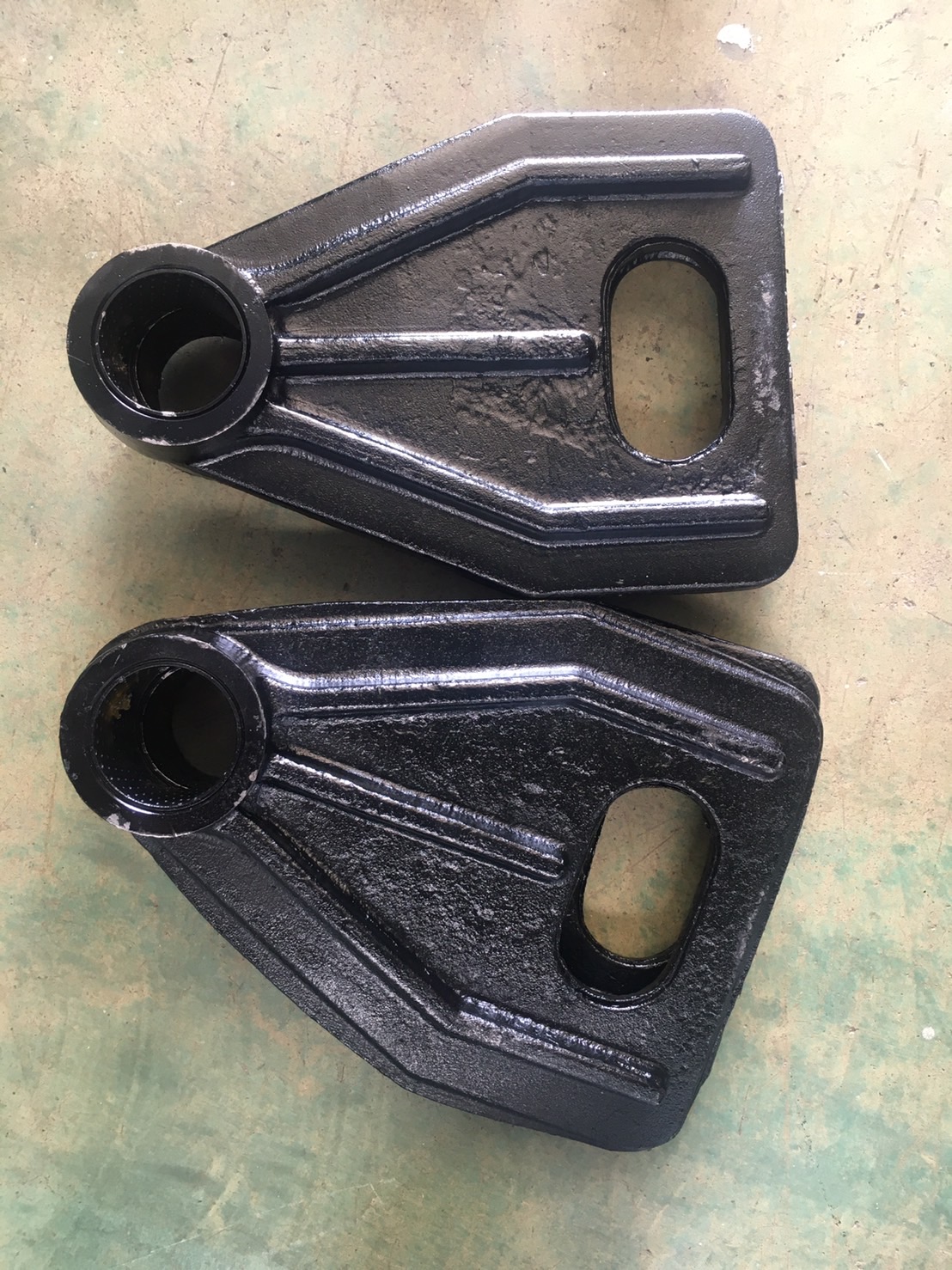

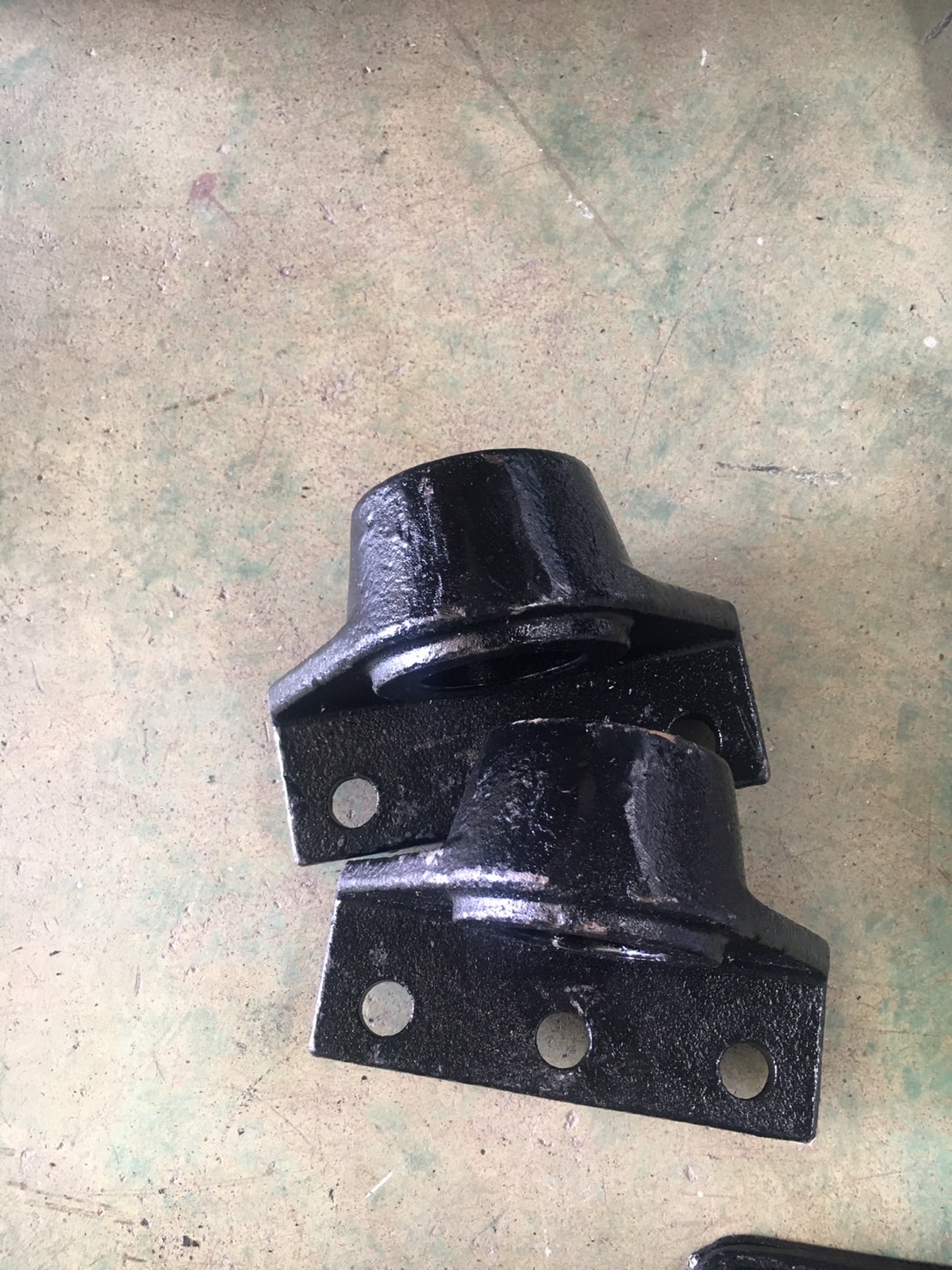

8 หูช้างสำเร็จรูป จำนวน 2 ชิ้น

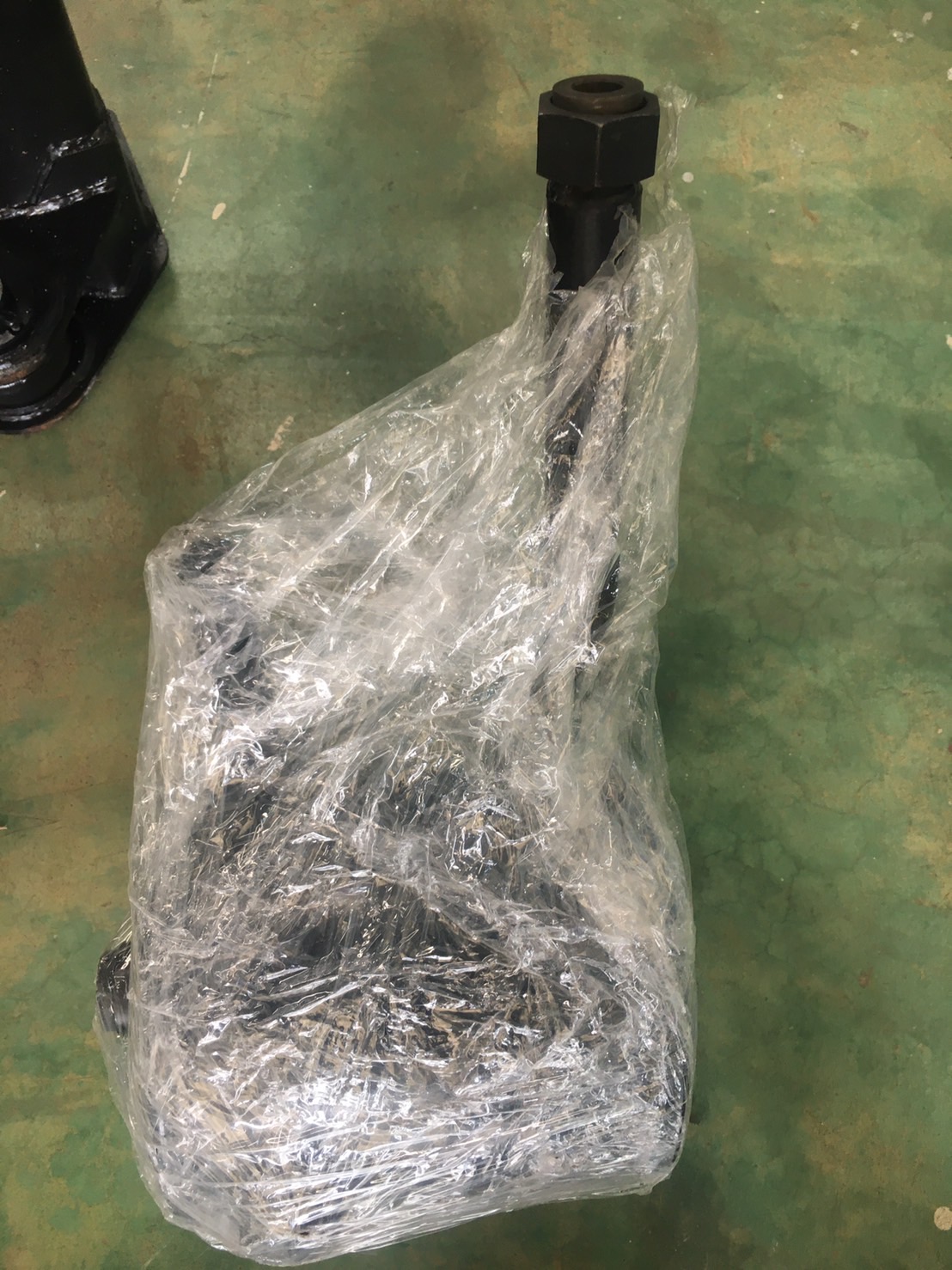

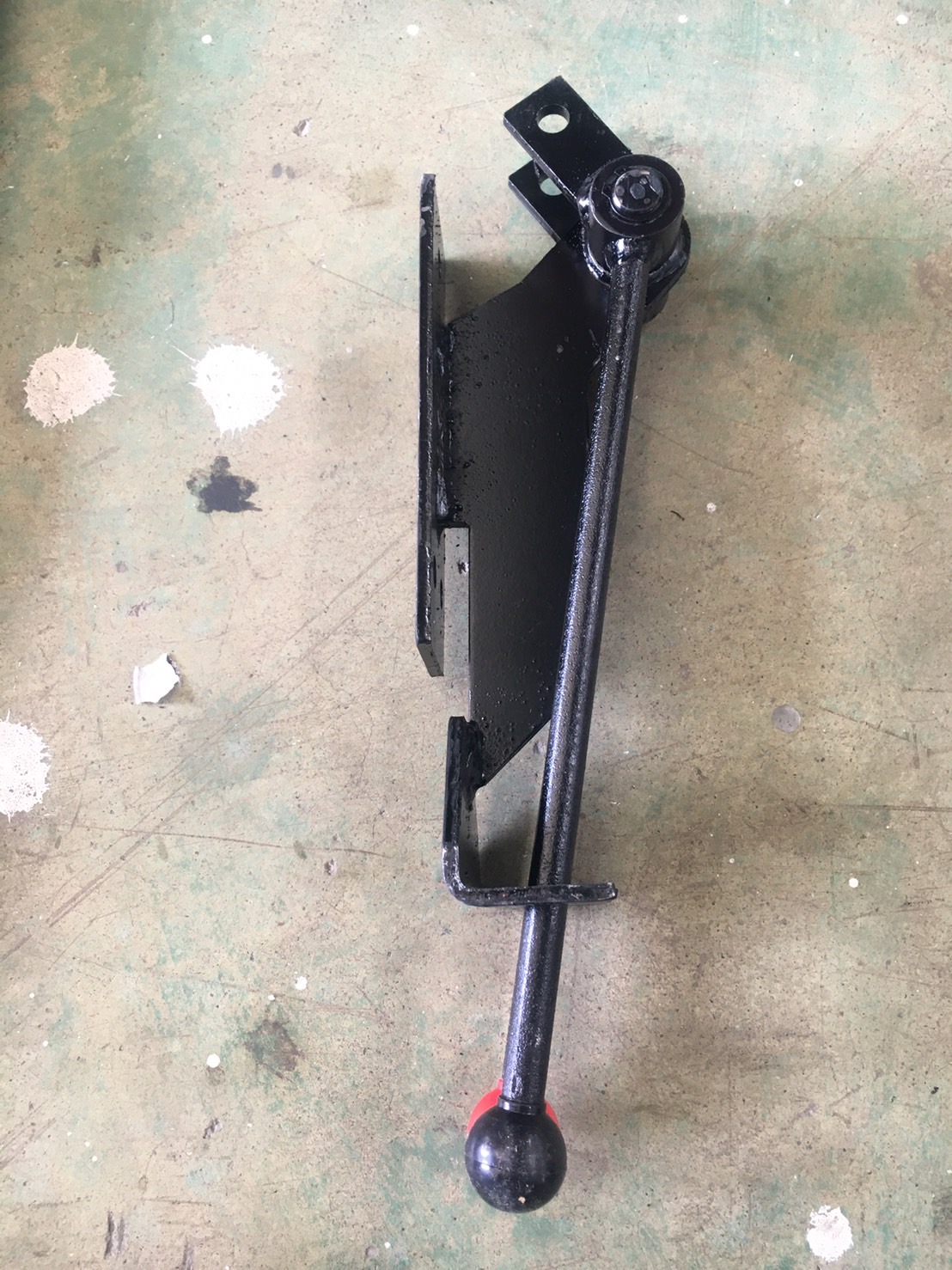

9 คันโยกคู่

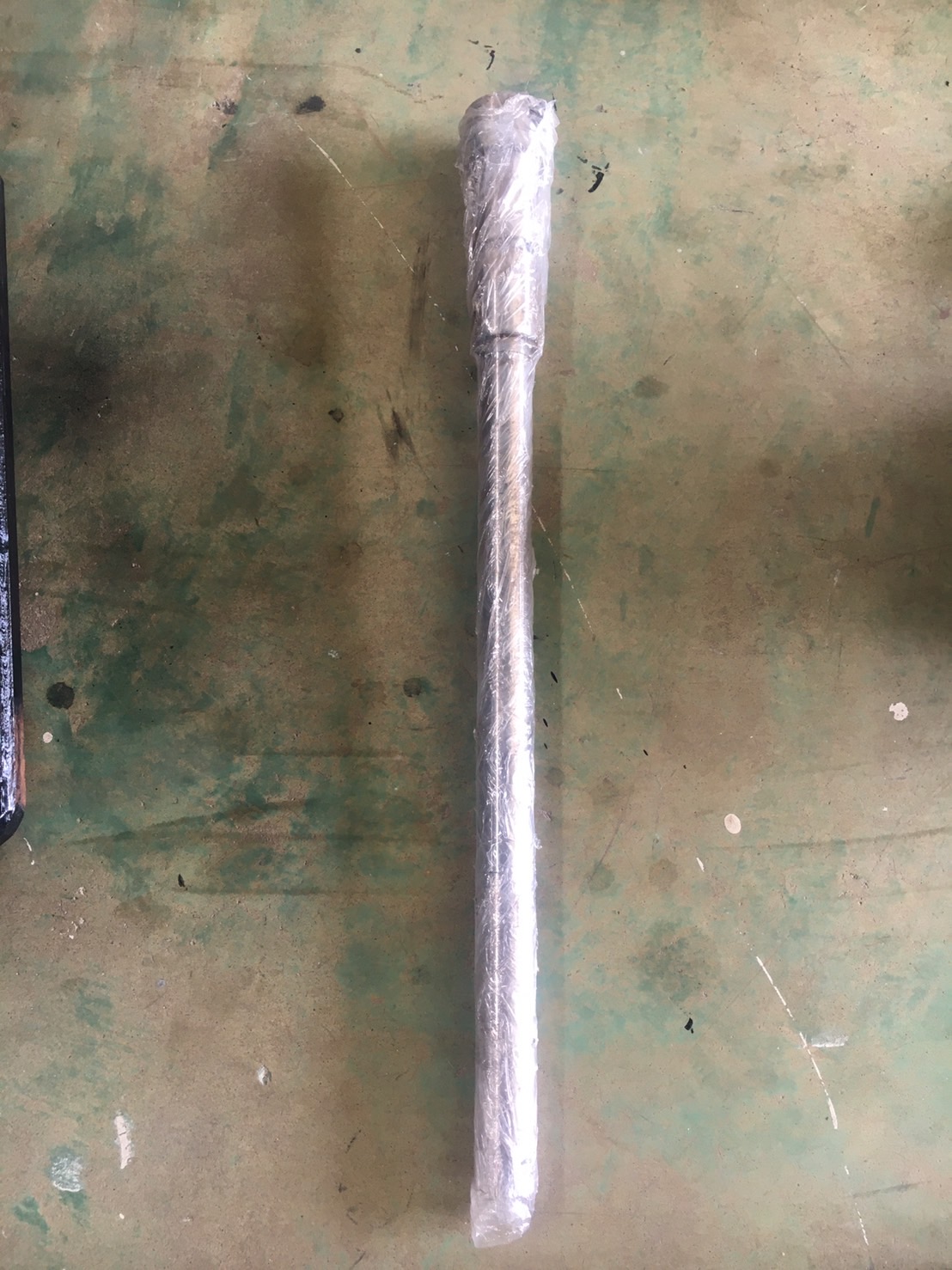

10 เพลาปั่นดัมพ์

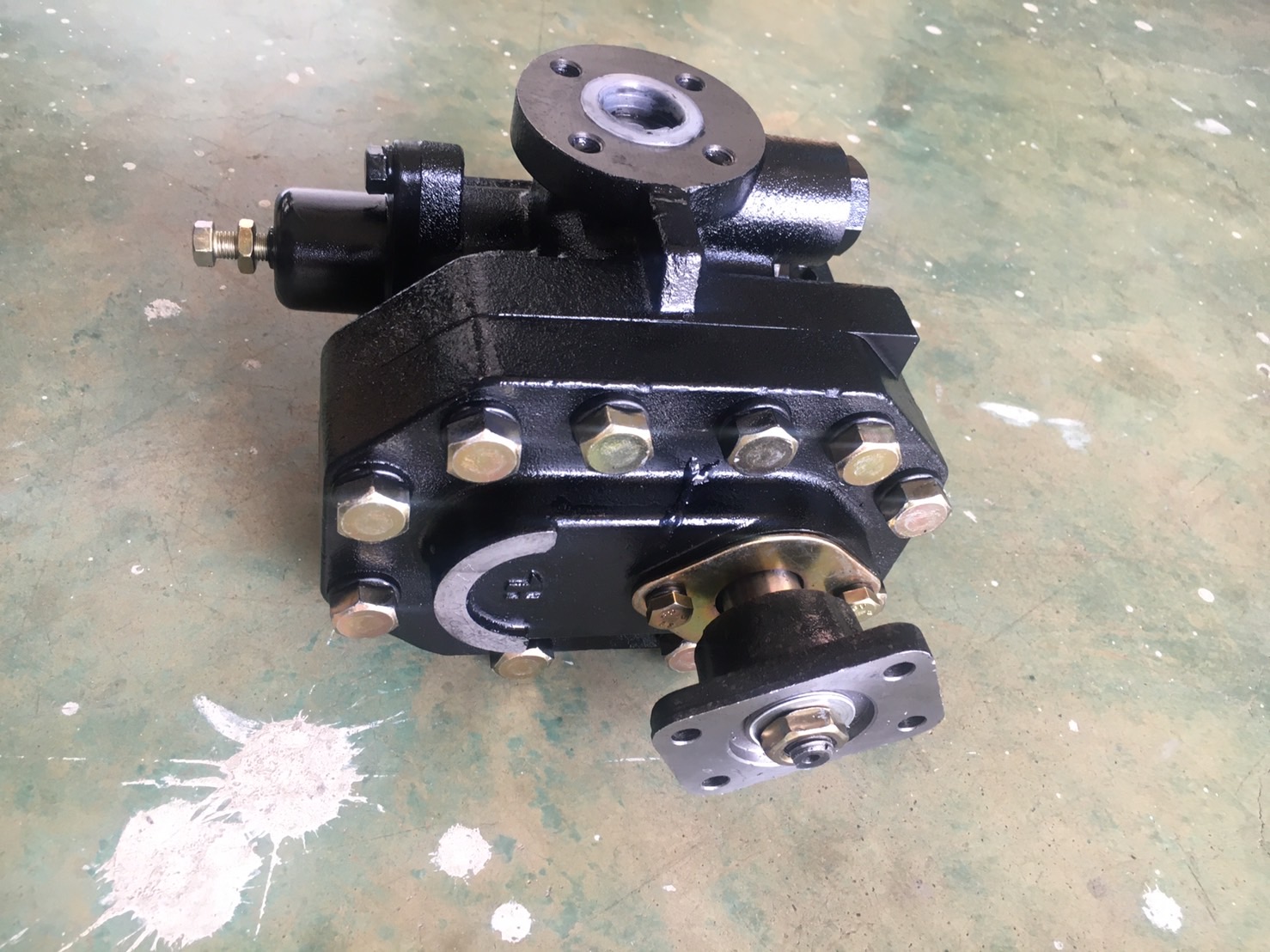

เกียร์ปั๊มดัมพ์ KP75A
- แรงดันสูงสุด : 70kgf/cm2
- แรงดันทดสอบสูงสุด : 210kgf/cm2
- รอบการหมุนสูงสุด : 1800 rpm
- น้ำหนักโดยรวม : 21 กิโลกรัม
- Steel cable force of controlling valve : 14 กิโลกรัม
- Theoretical displacement : 75ml/r
- Rated revolution : 800 rpm
- Mini revolution : 350 rpm
การทำงาน
- อุณหภูมิน้ำมันไฮดรอลิค - 20 C - 80 C
- ความหนืดของน้ำมันไฮดรอลิค : 10~75c.s.t
- ความแม่นยำของตัวกรอกน้ำมัน : /< 25um
- ความสูงของการดูดน้ำมัน : 500mm
- ทิศทางการหมุน : ทวนเข็มนาฬิกา (จากปลายเพลาของปั๊ม)
- Drive : use flexible coupling by direct drive
ขนาด 6 ตัน แกน 70 มิลลิเมตร
ขนาดกระบอกไฮดรอลิค : 160 มิลลิเมตร
ความยาวกระบอกลูกสูบ : 992 มิลลิเมตร
น้ำหนักโดยรวมของดัมพ์ : 267 กิโลกรัม
ขนาดกระบอกดัมพ์ (กว้าง1 x ยาว x สูง x กว้าง2) : 387 x 1,440 x 300 x 475 มิลลิเมตร
แรงดันสูงสุด : 16MPa (163kgf/cm2)
ระยะชักออก : 560 มิลลิเมตร
